Static Series · 第二种形式

同一个机制，换一种介质再讲一遍
四张图，四个可以被记住的瞬间

交互演示台负责让人动手做坏，这组静态信息图负责让人一眼记住。两者不是"网页"和"海报"的关系 —— 是同一份技术口径的两种表达。

图里的每一个数字、每一个参数名，都能在官方文档里找到出处；官方没写的，图里也一个字都不写。这不是排版习惯，是这个系列唯一的设计约束。

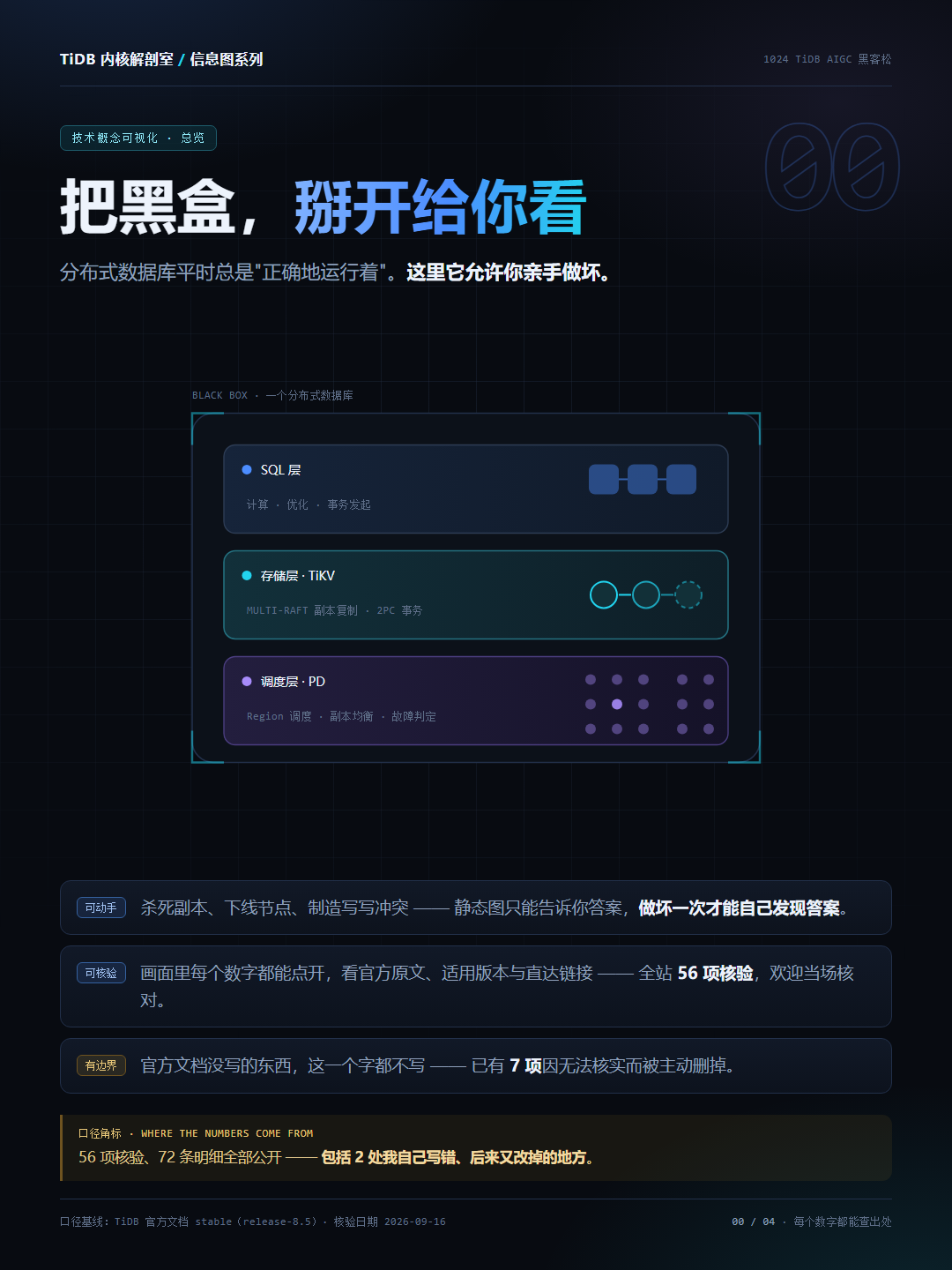

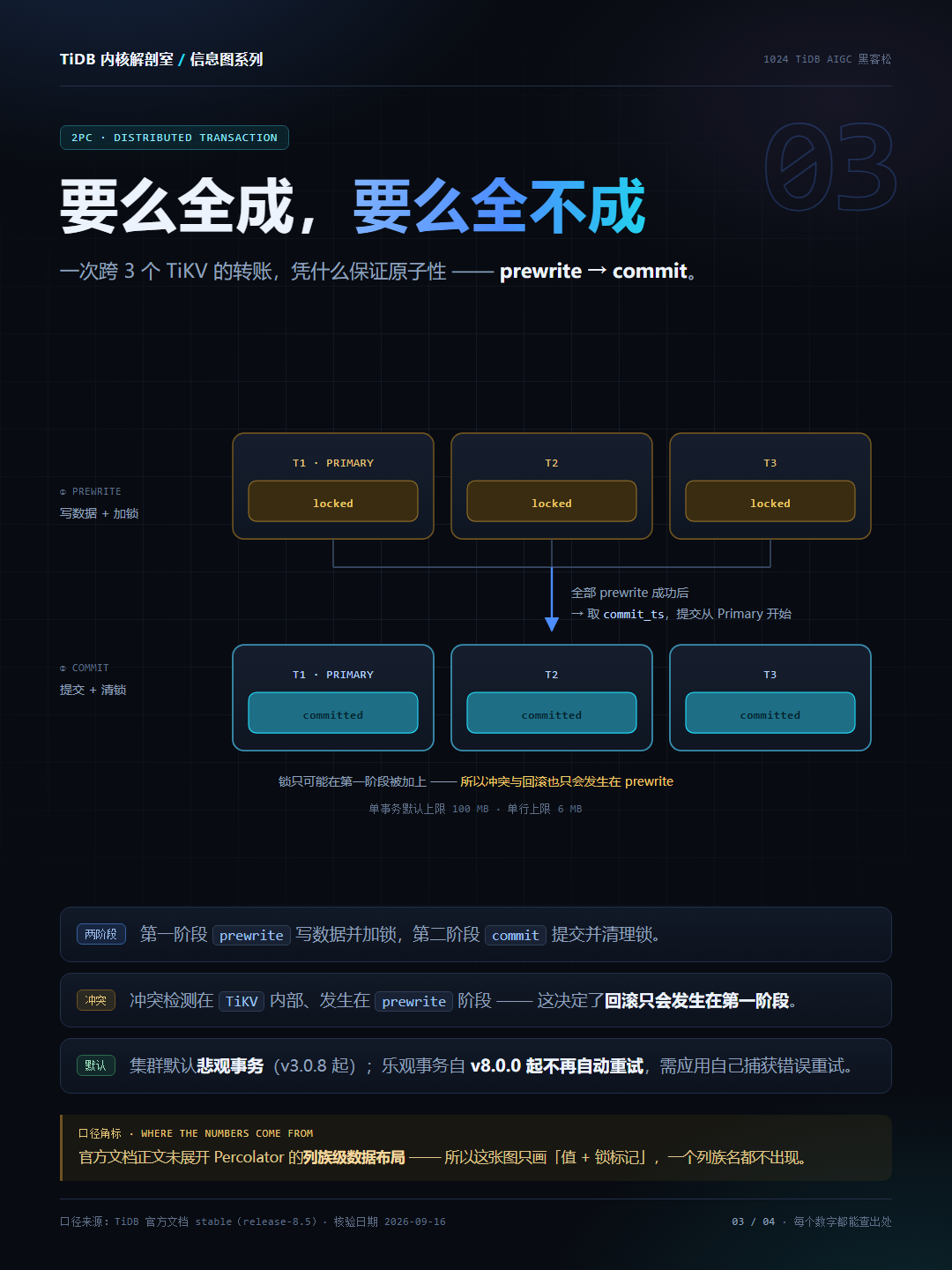

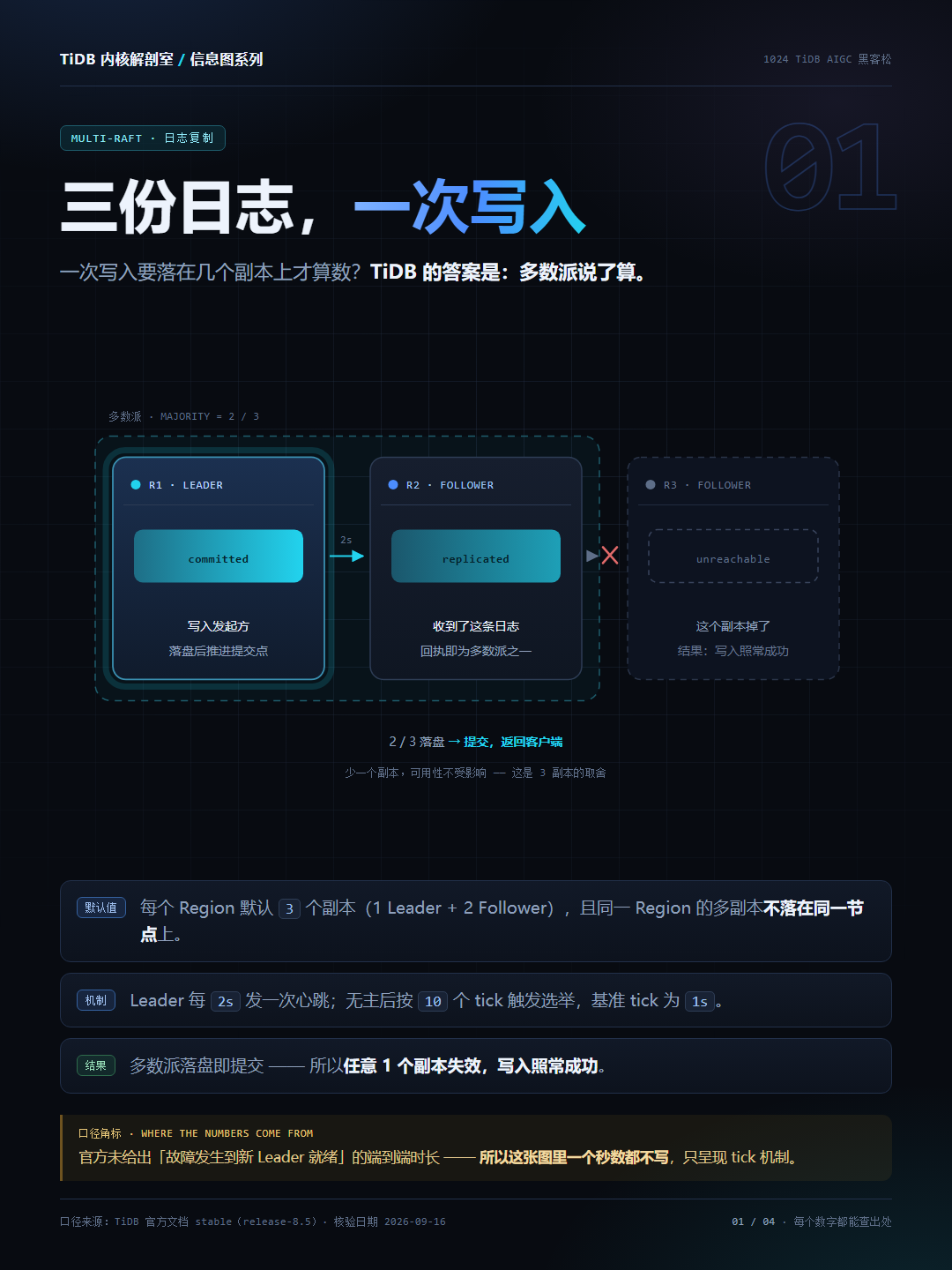

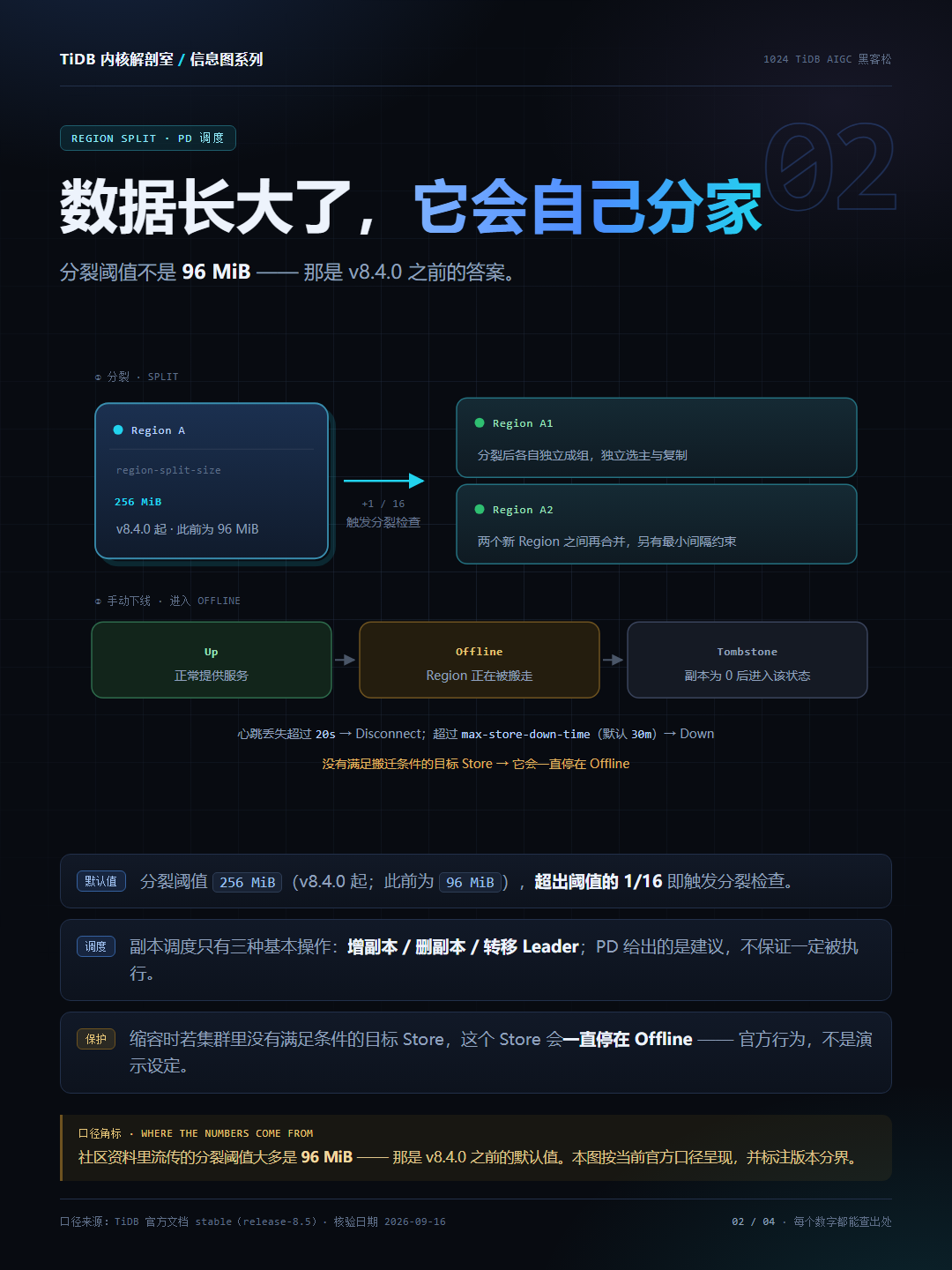

系列四张

点击任意一张进入单图详情（可下载 2x 高清图）

技术信息图里最不能出的错，是数字和参数名写错。而生成式模型在长文本与专有名词上恰恰最容易出错 —— 拼错参数名、把 256 写成 96、凭空补一个官方没写的数值。

所以这套图的流程是：AI 参与设计语言、文案与版面，精确文字与图形用矢量排版锁定，最后导出位图。这样既有作品级的视觉，又能保证图上每一个字符都可核对。

产物：posters/png/（1080×1440，用于网页与社区帖子）与 posters/png-2x/（2160×2880，用于高清存档与视频素材）。

版面与视觉语言	Qoder 生成并多轮迭代（与交互版共用同一套配色与字体）
多 Agent 协作	平凯 Loop 组建小组分工（设计 / 文案 / 审阅）
画面质感探索	即梦 AI / 通义万相生成方向稿，再转为矢量实现
技术文案与口径	ChatGPT / Kimi 起草，逐条对照官方文档校准
出图与校验	`dev/shoot-posters.py` 批量渲染并回读像素尺寸

新增的每一张图都必须引用同一份核验口径（官方文档口径核验清单.md），未核验的数字不写。否则"多元"就从优点变成了风险面的扩大 —— 多一种形式，等于多一次把错误讲给更多人的机会。

这套图里刻意空缺的地方，和写出来的地方一样重要 —— 官方未给出「故障到新 Leader 就绪」的端到端时长、未公开 store 负载打分的公式、正文未展开 Percolator 的列族级布局。这些位置在图上被明确标注为"不写"，而不是含糊带过。

TiDB 内核解剖室 · 1024 TiDB 社区 AIGC 黑客松参赛作品 · 创作方向：技术概念可视化
静态信息图系列 4 张 · 口径基线：TiDB 官方文档 stable（release-8.5）· 核验日期 2026-09-16
